静压式液位控制器YW-10

发布时间：2020-03-18 01:20:03

浏览次数：592 次

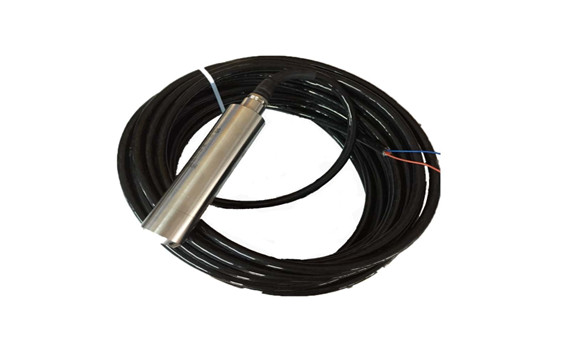

YW-10静压式液位控制器由高性能扩散硅压阻式压力传感器作为测量元件,把与液位深度成正比的液体静压力准确测量出来,并经过信号调理电路转换成标准(电流或电压)信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的测量.产品精度高、体积小,直接投入液体中,即可测量出变送器末端到液面的液体高度,使用方便.适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制.
二、特点:
分体式结构,投入(插入)液体中的传感器部分为全密封不锈钢结构,电子线路壳体为铸铝结构件,安装于方便接线的地方,便于调校和接线;
性能参数
量程 1、2、5、10、20、50、100、200mH2O允许过压 1.5倍满量程压力;精度 ±0.25%FS(典型)±0.5%FS(最大);稳定性误差 ±0.1%FS(典型)±0.2%FS(最大)量程＞20mH2O;传输方式二线三线三线;电源电压 15～28VDC(本安型经安全栅供电) 15～28VDC 15～28VDC;输出信号 4～20mADC 0～10/20mADC 0/1～5/10VDC;负载(Ω) ＜(U-15)/0.02A ＜(U-15)/0.02A ＞5k
与介质
接触材料壳体:不锈钢1Cr18Ni9Ti O型圈:氟橡胶;膜片:不锈钢316L 橡胶护套:丁腈橡胶;电缆:Φ7.2mm聚乙烯(或聚氨脂)通气电缆;使用温度范围 -10℃～80℃;本安型:-10℃～60℃;贮存温度范围 -40℃～100℃;防护等级 IP68(传感器部分);IP65(接线部分)
