一、概述

NS-5A型潜水泵综合监测控制器（以下简称保护器)适用于国内厂家生产的WQ潜水排污泵、QXG型清水泵、ZQB轴流泵、HQB混流泵保护与控制。本保护装置主要用于对潜水泵性能检测即油室漏水、电机腔浸水、线盒浸水、电机过载、绕组过热、轴承超温实时监测和预警显示，另外还具有对电机腔内自动除潮湿的功能。本产品采用模块化制造设计，性能稳定，它是潜水泵能正常工作的有力保障。

NS-5A-M型在线智慧监控保护器，通过当前物联网技术，在线集中管理使用中的设备；在线实时更新监测的水泵数据；在线实时判断水泵运行的状态；在线遥控泵的运行与停止；在线记录设备的运营事件。NS-5A-M通《MSC泵站智慧运行平台》，通过大数据实现泵站的安全运营，应急处置，预测预警体系；提高数据分析和关联数据分析水平。实现了大数据的智慧运行。

二、产品说明

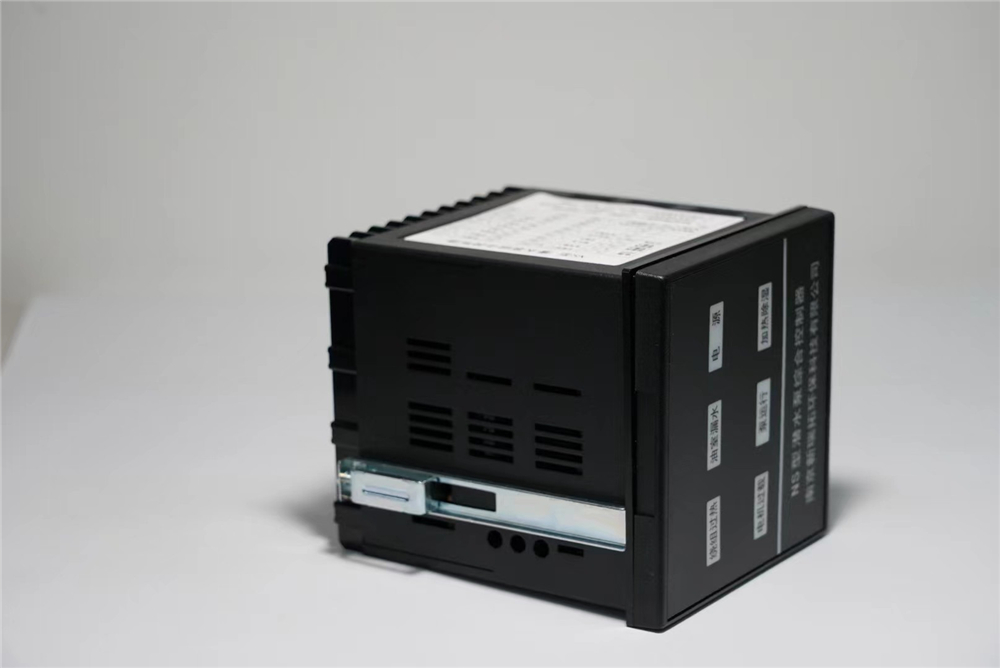

2.1：产品面板

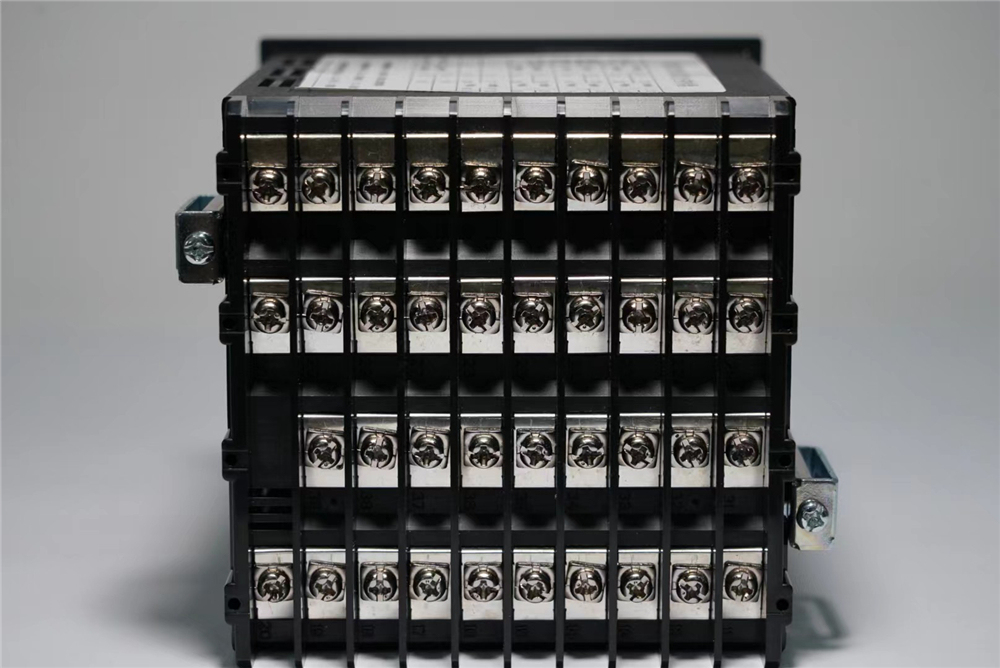

2.2：端子接线图

注：1.综合控制器接线端子19、20故障输出，可输入PLC或接报警器；

2.水泵信号线皆称P**。如31#，32#线称P31，P32，依此类推；

3.如果水泵无轴承信号引出线61#，那么控制器接线端子7与10短接；4.如果水泵无绕组信号引出线11#2#或21#22#，那么综合控制器端子11与12 短接；

5.如果水泵无其它信号引出线，那么综合控制器对应端子空着；

6.如果仪表先通上电源再接好水泵信号线后仪表报警的话，可以通过复位键复位；

7.控制器接线端子15与16泵过载为信号输入，一般接热继电器的常开端；

8.控制器接线端子17与18停泵信号为信号输入，一般接交流接触器的常闭端。

2.3：技术参数

l 环境温度：-20℃~70℃

l 相对湿度 ：≤90%RH，不结露，无腐蚀性气体场所

l 工作电压:  220V/50HZ

l 控制器功耗：≤ AC 4w

l 故障输出容量：5A/AC220V

l 除湿输出容量：5A/AC220V

l 控制器外形尺寸：160mm*80mm*90mm

l 面板开孔尺寸：151mm*76mm

l 重量：0.4kg

2.4：安装规格及说明

l 控制器外形尺寸：160mm*80mm*90mm

l 控制柜开孔尺寸：151mm*76mm

l 控制器安装方式： 面板卡入式安装

l 配线时,为防止信号受到干扰，控制信号线请尽量使用屏蔽线。

l 如果没有与控制器相对应的信号输入，不会影响整个控制器正常工作但控制器无法起到相对应的保护作用。

l 调试前请仔细检查控制柜及控制器的配线,确认无误后，合上控制柜电源,使系统处于运行状态。

l 在使用过程中如果发生水泵故障预警，在确认故障并排除后，需要按下复位键1次后延时2S或者重新上电，控制器才能正常恢复工作。

2.5：售后服务

产品自售出后一个月内包退，三个月内包换，一年内保修，终身维修服务。在使用过程中如需技术帮助，公司设立了营销客服部，为用户提供售前、售中、售后的技术咨询和安装调试指导，解决用户在使用过程中遇到的问题。

三、功能概述

3.1：泵油室漏水保护

当潜水泵在运行过程中，由于机械密封磨损等原因泵油室出现漏水故障时，危及水泵正常运行。保护器通过泵上的信号线 P31# P32# 信号线对其进行监测，当阻值小于预警值时，油室漏水的红色预警指示灯闪烁，当传感器的值大于预警值时，预警指示灯不再闪烁，变为绿灯常亮。当阻值小于报警值时，本保护装置延时2秒后，故障3、4输出，常闭点断开，切断控制回路，强迫泵停机，同时油室漏水的红色灯常亮；当传感器的阻值恢复到大于报警值时，故障继电器以及红色指示灯的故障状态依旧保持。如需消除故障，需要手动按住面板上的复位键2S以上，才能恢复到正常状态。19、20常开接点作故障输出用，如接到PLC等。（注：1：预警时故障输出不动作；2：正常状态下绿色指示灯常亮）。

3.2：泵电机腔内浸水保护

当潜水泵在运行过程中由于密封磨损等原因,泵电机腔出现浸水故障时，危及电机安全，保护器通过泵上的P51#P32信号线对其进行监测，当阻值小于预警值时，内腔漏水的红色预警指示灯闪烁，当阻值大于预警值时，预警指示灯不再闪烁，变为绿灯常亮。当阻值小于报警值时，本装置延时2秒后，内腔漏水的红色灯常亮，同时故障3、4输出常闭点断开，常开接点19、20闭合，当传感器的阻值恢复到大于报警值时，故障继电器以及红色指示灯的故障状态依旧保持，如需消除故障，需要手动按住面板上的复位键2S以上，才能恢复到正常状态。（注：1：预警时故障输出不动作；2：正常状态下绿色指示灯常亮）。

3.3：泵接线盒腔内浸水保护

当潜水泵在运行过程中由于电机接线盒腔内出现漏水故障时，危及电机安全，保护器通过泵上的 P41#P32#信号线对其进行监测，当阻值小于预警值时，线盒漏水的红色预警指示灯闪烁；当阻值大于预警值时，预警指示灯不再闪烁，变为绿灯常亮；当阻值小于报警值时，本装置延时2秒后，线盒漏水的红色灯常亮，同时故障3、4输出，常闭点断开，常开接点19、20闭合，当阻值恢复到大于报警值时，故障继电器以及红色指示灯的状态依旧保持，消除故障，需要手动按住面板上的复位键2S以上，才能恢复到正常状态。（注：1：预警时故障输出不动作；2：正常状态下绿色指示灯常亮）。

3.4：泵过载保护

当潜水泵在运行过程中电机因过流（过载，缺相、断相）故障时，热继动作，本装置延时2秒，故障3、4输出，闭点断开，19、20常开节点闭合，面板上泵过载指示灯达到保护值常亮指示，直至排除故障，故障消除，需要手动按住面板上的复位键2S以上，才能恢复到正常状态。（正常状态下，指示灯不亮）

3.5：泵电机绝缘，防潮报控制

由于潜水泵在水下运行过程中,电机腔内湿度较高,在停机时,由于绕组温度下降,电机腔内的潮气容易在绕组表面产生凝露, 使电机绕组绝缘下降。为了使电机绕组绝缘稳定，保护器通过泵上的P71# P32#信号线对其进行监测，当监测到露点信号时，同时17、18端子检测到停机信号延时18秒后，本装置13、14除湿加热常开节点接通，保护器面板上除湿指示灯常亮，加热除湿控制继电器动作,控制交流接触器KM4闭合,把变压器低电压大电流加到泵电机上,使得绕组温度高于”露点温度”,潮气不能在绕组表面产生凝露,保持电机绝缘的稳定至温度达到70%，自动停止加热，若电机一启动，本控制系统立即停止工作。

注:该功能只能在停泵进行,否则将产生严重的短路事故

示意图

3.6：泵电机绕组过热保护

当潜水泵在运行过程中，由于（过载，断相，缺相）绕组温度骤增，当温度超过135℃时，保护器通过泵上的P11#P12#或P21#P22#信号线对其进行监测。当阻值大于预警值时，绕组过热的红色预警指示灯闪烁；当阻值小于预警值时，预警指示灯不再闪烁，变为绿灯常亮；当阻值大于于报警值时，绕组过热的红色灯常亮，同时动作本保护装置延时2秒后，故障3、4输出常闭点断开，19、20常开点闭合，当阻值恢复到小于正常值时，故障继电器以及红色指示灯的故障状态依旧保持，消除故障，需要手动按住面板上的复位键2S以上，才能恢复到正常状态。（注：1：预警时故障输出不动作；2：正常状态下绿色指示灯常亮）。

3.7：泵轴承超温保护：

当该潜水泵由于过负荷等原因泵轴承出现故障时，温度骤增，当温度超过135℃时，保护器通过水泵上P61#P32信号线对其进行监测，当PTC的阻值大于预警值时，轴承超温的红色预警指示灯闪烁，当阻值小于预警值时，预警指示灯不再闪烁，变为绿灯常亮。当阻值大于报警值时，本装置延时2秒后，轴承超温的红色灯常亮，同时故障3、4输出,常闭节点断开，19、20常开点闭合，当PTC的阻值恢复到大于正常值时，故障继电器以及红色指示灯的状态依旧保持，如需消除故障，需要手动按住面板上的复位键2S以上，才能恢复到正常状态。（注：1预警时故障输出不动作；2：正常状态下绿色指示灯常亮）。

四、应用图

    本出图是根据WQ潜水排污泵、QXG型清水泵、ZQB轴流泵、HQB混流泵 水泵信号应用原理图，其它水泵可能信号线标号不同供参考使用。
