当前位置: 首页>>产品展示>>搅拌机
双曲面立式搅拌机
发布时间:2019-09-09 08:38:48
浏览次数:829 次

应用范围

立轴式双曲面搅拌机是我公司在消化吸收国外同类型产品的基础上,利用CFD技术自主研制的新一代混合搅拌设备,广泛应用于水处理工程、石化、能源、轻工等行业需要搅拌混合的场合。与其它类型的搅拌设备相比,混合效果更好,更为节能。

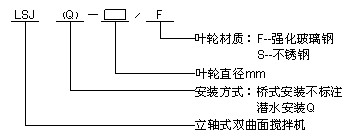

型号表示方法

结构特点

立轴式双曲面搅拌机由驱动装置、叶轮、支承架、起吊机构和电控组成。

产品特征

LSJ型立轴式双曲面搅拌机具有独特的叶轮结构设计,借助于CFD技术分别对导叶面和搅拌面进行水力学模型的设计,将叶轮导入水流的页面设计成伞形,其表面积足够大从而保证了引入叶轮的水流均衡流畅,不致产生紊流而引起能量的损耗,并且保证水流对叶轮产生冲击最小。在导叶面下端的表面均匀布置着若干条搅拌叶片。将这两种页面的组合体再经CFD技术的优化,设计出完全符合水力学模型的双曲面搅拌叶轮。该叶轮在驱动装置的带动下旋转,在导叶轮的作用下水流自上而下借助重力自然的引入,无需消耗额外动力。水流在搅拌桨叶的作用下,有一向下反冲过程,进而沿渐开线方向向四周扩散。由于双曲面搅拌叶轮的大比表面的特性,决定了其搅动的流量大,对水流的剪切作用小,能耗低。水流柔和,搅拌效果好,能有效的消除搅拌死角,体现出其更为节能的工作特点。

1、 流量大,剪切力小——柔和

2、 服务面积大——避免死角

3、 叶轮比表面积大,配套功率小——节能

4、 安装维护——简单方便



注:以上规格型号为常规产品,但不局限于上表,可为客户拓展设计新的或含特殊要求的搅拌机。

选型原则

1、 应全面的考虑到池型、池容积、液体的浓度、密度、温度、腐蚀性以及悬浮物的物理特性等

2、 依据每台搅拌机的有效搅拌混合液体积来确定型号和数量

3、 池的长宽比,小于2时应选用一台,大于二2时应选用两台及以上

4、 对于单台而言,方池和圆池较为有利于混合和搅拌,可避免死角;应尽可能的置于池中央

5、 本公司可为用户提供选型方面的技术支持

订货前请提供池型和混合液的物理特性
