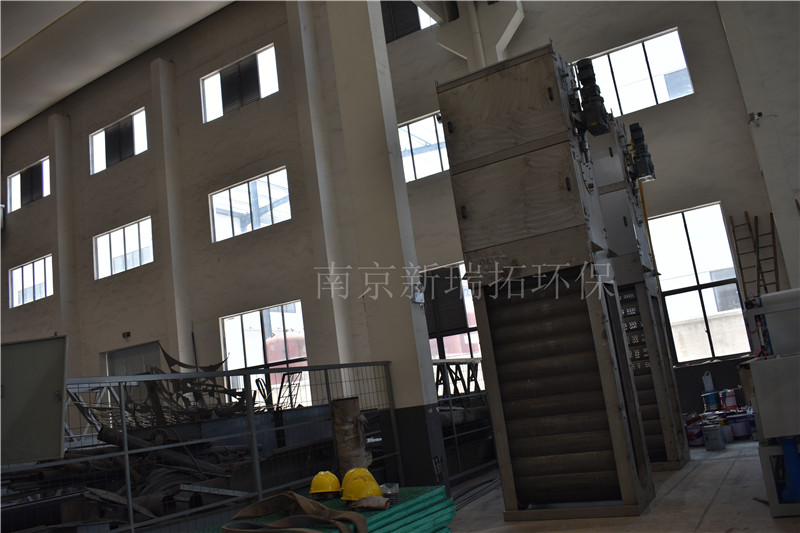

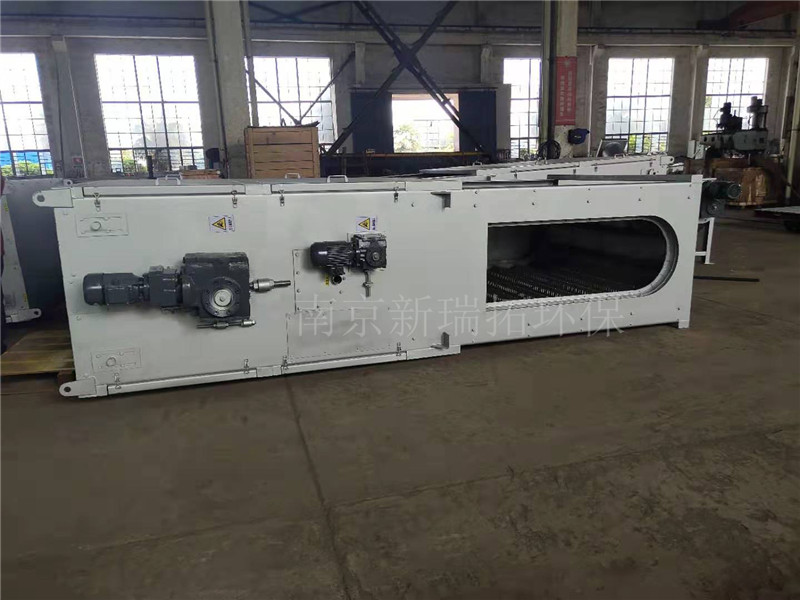

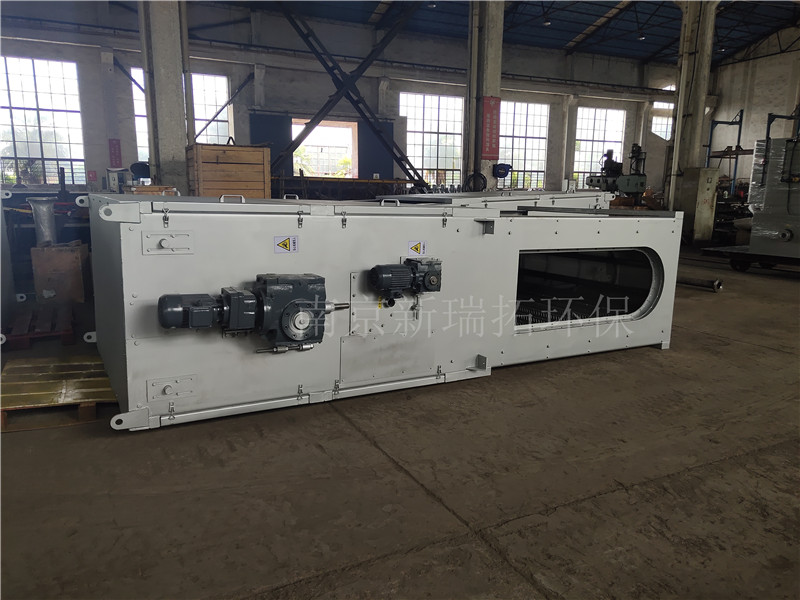

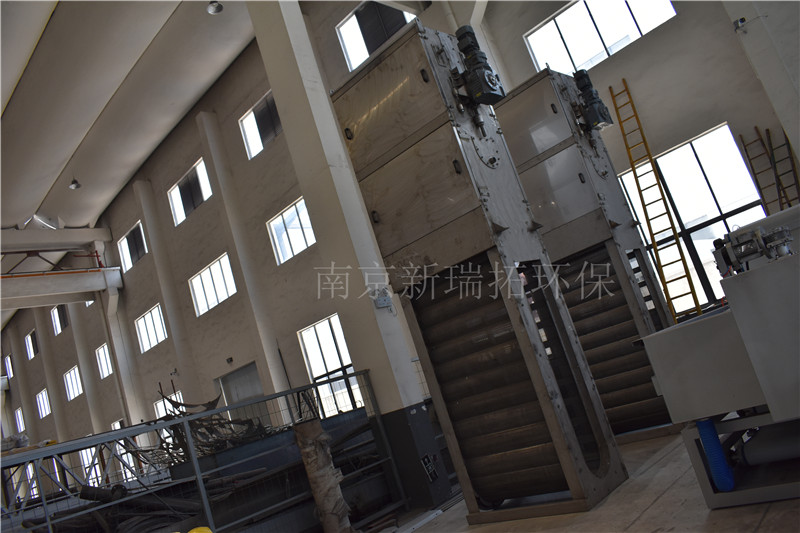

NJG型内进流网板格栅除污机
发布时间:2021-05-24 07:18:02
浏览次数:1399 次

产品介绍

NJG型内进流式网板格栅除污机,是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅,拦截、清除水中的漂浮物,如:杂草、纸片、烟头、瓜子、纤维、毛发等。该机型具有很高的污物捕获率,可保证后续处理工艺的有效实施。


工作原理

NTG型内进流式网板格栅除污机主要由驱动装置、机架牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上,两侧网板在传动链条的带动下,自下而上将其长度范围内截留的污物向上提取,抵达上部时,通过链轮的转向功能,在顶置的冲洗装置的冲洗水作用下,自动完成卸污工作,渣水排入两侧网板之间的集渣槽后自流排出机外。

NJG型内进流式网板格栅除污机的驱动装置位于机架上部,为轴装式减速机。在机架前后二侧设置了螺旋式调节装置,调整传动链条紧松。

NJG型内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口,机架的前后壁板上设有导轨,其上部还设有一内部集渣槽,并延伸至机外。机架安装于格栅井的中央,机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板,其在导流的同时,可防止漂浮垃圾通过。

传动用的牵引链轮及导向装置,分别詈干机架两侧的上部和下部。阶梯式网板采用ASTM304不锈钢制造,网面为规则排列的小孔,具有过水与截污的功能,台阶面能截留较大的污物。内进流式网板格栅除污机设有可靠的网板冲洗系统。中压冲洗系统与格栅同时起停,有效去除网板截留的绝大部分污物。高压冲洗系统去除一些难以去除的污物,确保网孔再生。
